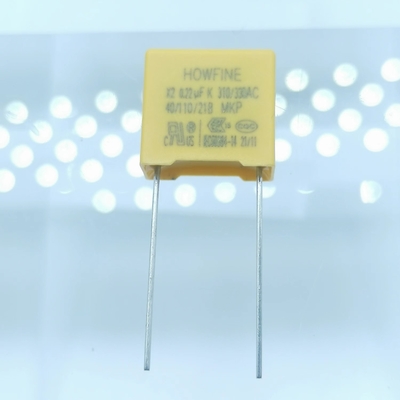

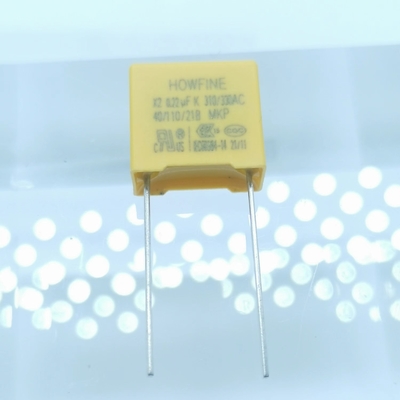

안정적 박스 형상 스드 X2 콘덴서, 금속화된 필름 콘덴서 방식제 MKP

X2 금속으로 경화된 폴리프로필렌 필름 대항 간섭 콘덴서 474K/310V P22.5 E4

^{제품 정보}

^{도입 :}

^{1.  안전성 축전기 : 고안정성}

^{2.  비유도성입니다.}

^{3.  셀프-헤알링 특성.}

^{4.  플라스틱 케이스, 에폭시 수지는 이행했습니다, 박스가 지불 능력이 있는 저항 재료로 만들었습니다.}

^{5.  안테나 커플링, 통과에 의한 선에 사용하기 위해 우수하,와 선을 넘은. 사이즈가 비판적인 애플리케이션.}

^{6.  시험된 표준 :IEC384-14, EN 132 400, UL 1414년, CSA C22.2를 울리십시요}

^{7.  안전성은 (UL을 승인했습니다. ENEC. CQC)}

^{8.  주석 도금된 주석을 채택하고, 파이어-레타르당 에폭시 수지를 사용하여, 도선은 동선을 쌉니다}

^{안에 더의 캡슐화       플라스틱 쉘, 파이어-레타르당 성능은 UL94V-0 등급에 도달합니다.}

^상술

^{1.  작동 온도 : -40' Ｃ ~ +110' Ｃ}

^{2.  정전용량 범위 : 0.01uF~3.3uF}

^{3.  전기 용량 tolerance±5%(J), ± 10%(K),± 20%(M )}

^{4.  정격 전압 : 310VAC,330VAC}

^{5.  흩어지기 인자 :1KHz, 25' Ｃ에 있는 0.1%MAX}

^{6.  전압 증명 : 2100VDC 1Sec (20' Ｃ)}

^{7.   절연 저항 :}

^{>30,000MΩ (C≤0.33uF)}

^{25' Ｃ에 있는 >10,000MΩ/ 우프 (C>0.33uF)}

^{8.  내구성 : 시험 전압 344VAC은 85' Ｃ 챔버에서 1000시간 동안 적용될 것입니다. 이 기간 동안,}

^{a를 위한 1000VAC 60HZ        0.1Sec의 기간은 한때 매시간 적용됩니다. 테스트 뒤에. ΔC/C≤10%, ΔDF≤0.04%,}

^{특정값의 ΔIR≥50%.}

	1	스몰 사이즈입니다.
	2	고안정성과 와이드템퍼어처, 주파수 자극하는 내용물 DF.
	3	고 전류는 극단적으로 고유전성 강도에 견딥니다.
	4	장기간 작업 안정.
	5	내화 정격 :UL94V-0.6.
	6	셀프-헤알링.
	7	넓게 전원 공급기 점프에르코이르쿠이트스, 우회, 안테나 커플링과 다른 간섭 현장과 함께 사용됩니다.
	8	압박을 견뎌낼 수 있습니다.

^{사이즈 상술}

애플리케이션

선을 넘은과 불꽃 지우개 회로, 라인 우회, 안테나 커플링에 사용하기 위해 이릅니다.
이엠아이 필터에 이용 가능합니다.
스위칭 전력 공급기 응용.
다음과 같은 사무용 기계 장치 : 집계기, 컴퓨터 디스플레이와 모니터...
다음과 같은 가전 제품 : 믹서, 팬들, 커피 그라인더, DVD 플레이어, 오디오와 텔레비전 회로...
다음과 같은 사이리스터와 트라이액 장치 : 조광기...

X2와 Y2 하위 클래스는 가장 일반적으로 사용된 세이프티 공인된 축전기입니다. 당신의 자체 개발 응용 프로그램과 요구조건에 따라서, 그들은 당신이 사용하고 싶은 것일 수 있습니다. X2와 Y2 안전성 축전기가 보통 집안 벽 소켓에 의해 강화된 공통 가전에서 사용되기 때문에 이것은 추측됩니다. 특히, 당신은 디자인의 목적과 요구조건을 기반으로 클래스 Ｘ와 클래스 Ｙ 축전기를 선택하여야 합니다.

X2와 Y2 축전기가 국내 응용에 적합한 반면에, X1과 Y1 안전 축전기는 산업 환경에서 사용됩니다. 예를 들면, 하위 클래스 X1 안전 축전기는 3상 선로에 연결된 산업적 조명 안정기에서 사용됩니다.

물론, 당신은 항상 비산업용 적용에서 하위 클래스 X1과 Y1을 사용할 수 있지만, 그러나 당신이 더 돈을 쓸 것이고 더 큰 크기가 불편일 수 있습니다.

당신이 질문할 수 있습니다, X2와 Y2 안전성 축전기는 교체될 수 있습니까?

Y2 축전기는 안전하게 X2 축전기 대신에 사용될 수 있지만, 그러나 X2 축전기가 Y2 축전기 대신에 사용되지 말아야 합니다. 이것은, X2 유형 축전기가 필터링 소음에 효과적인 동안, 그것이 선로 대지 안전 기준을 충족하지 않기 때문입니다. Y2 안전성 축전기는 더 강건하고, 더 높은 피크 펄스 전압에 견딜 수 있고, 짧아서 실패하 기보다 열려서 실패하도록 설계됩니다.
