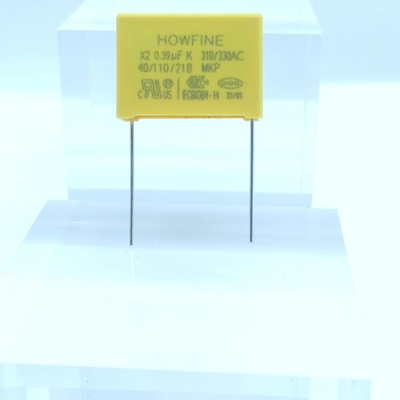

경화된 전압 증명 MPX MKP 폴리프로필렌 필름 콘덴서 X2 0.39uf

MKP / MPX 금속으로 경화되 폴리프로필렌 필름 콘덴서 394k/310V E4 P22.5mm

^{제품 정보}

^{도입 :}

^{1.  안전성 축전기 : 고안정성}

^{2.  비유도성입니다.}

^{3.  셀프-헤알링 특성.}

^{4.  플라스틱 케이스, 에폭시 수지는 이행했습니다, 박스가 지불 능력이 있는 저항 재료로 만들었습니다.}

^{5.  안테나 커플링, 통과에 의한 선에 사용하기 위해 우수하,와 선을 넘은. 사이즈가 비판적인 애플리케이션.}

^{6.  시험된 표준 :IEC384-14, EN 132 400, UL 1414년, CSA C22.2를 울리십시요}

^{7.  안전성은 (UL을 승인했습니다. ENEC. CQC)}

^{8.  주석 도금된 주석을 채택하고, 파이어-레타르당 에폭시 수지를 사용하여, 도선은 동선을 쌉니다}

^{안에 더의 캡슐화       플라스틱 쉘, 파이어-레타르당 성능은 UL94V-0 등급에 도달합니다.}

^상술

^{1.  작동 온도 : -40' Ｃ ~ +110' Ｃ}

^{2.  정전용량 범위 : 0.01uF~3.3uF}

^{3.  전기 용량 tolerance±5%(J), ± 10%(K),± 20%(M )}

^{4.  정격 전압 : 310VAC,330VAC}

^{5.  흩어지기 인자 :1KHz, 25' Ｃ에 있는 0.1%MAX}

^{6.  전압 증명 : 2100VDC 1Sec (20' Ｃ)}

^{7.   절연 저항 :}

^{>30,000MΩ (C≤0.33uF)}

^{25' Ｃ에 있는 >10,000MΩ/ 우프 (C>0.33uF)}

^{8.  내구성 : 시험 전압 344VAC은 85' Ｃ 챔버에서 1000시간 동안 적용될 것입니다. 이 기간 동안,}

^{a를 위한 1000VAC 60HZ        0.1Sec의 기간은 한때 매시간 적용됩니다. 테스트 뒤에. ΔC/C≤10%, ΔDF≤0.04%,}

^{특정값의 ΔIR≥50%.}

	1	스몰 사이즈입니다.
	2	고안정성과 와이드템퍼어처, 주파수 자극하는 내용물 DF.
	3	고 전류는 극단적으로 고유전성 강도에 견딥니다.
	4	장기간 작업 안정.
	5	내화 정격 :UL94V-0.6.
	6	셀프-헤알링.
	7	넓게 전원 공급기 점프에르코이르쿠이트스, 우회, 안테나 커플링과 다른 간섭 현장과 함께 사용됩니다.
	8	압박을 견뎌낼 수 있습니다.

^{사이즈 상술}

애플리케이션

선을 넘은과 불꽃 지우개 회로, 라인 우회, 안테나 커플링에 사용하기 위해 이릅니다.
이엠아이 필터에 이용 가능합니다.
스위칭 전력 공급기 응용.
다음과 같은 사무용 기계 장치 : 집계기, 컴퓨터 디스플레이와 모니터...
다음과 같은 가전 제품 : 믹서, 팬들, 커피 그라인더, DVD 플레이어, 오디오와 텔레비전 회로...
다음과 같은 사이리스터와 트라이액 장치 : 조광기...

안전성 축전기의 테스트

(1) 전해 커패시터의 용량이 훨씬 보통 고정 커패시터의 그것보다 크기 때문에, 측정할 때 JEC 안전성 축전기는 다른 능력을 위한 적절한 범위를 이용하여야 합니다. 1~47μF 사이의 전기 용량이 R×1k 파일로 측정될 수 있고 47μF보다 큰 전기 용량이 R×100 파일로 측정될 수 있는 것을 일반적으로 경험으로 알기 위해 일치하기.

(2) 음극에 대한 멀티 미터의 빨간 시험 도선과 양극에 대한 더 블랙 시험 도선을 연결시키세요. 접촉의 바로 지금, 처음으로 오른쪽에 대한 대굴곡을 똑같은 전기적 포텐셜 배리어, 크게 능력, 변동이) 더 큽니다 굴절시키고, 그것이 특정 위치에서 멈출 때까지 멀티 미터의 지시자는 그리고 나서 점진적으로 왼쪽인 것 편향합니다. 이번에 있는 저항값은 반대 누설 저항 보다 조금 큰 전해 커패시터의 앞으로 누설 저항입니다.

전해 커패시터의 누설 저항이 일반적으로 수백의 kΩ 위에 있어야 한다는 것을 실제 경험은 보여줍니다. 그렇지 않았다면, 적당히 안되겠네요. 검사 동안 정부 방향에서 어떤 전하가 있다면 지시자는 이동하지 않습니다.

이것은 능력이 없어졌거나 내부 회로가 깨지는 것을 의미합니다 ; 만약 측정한 저항이 작거나 제로이면, 그것이 축전기가 큰 누설 전류를 가지고 있거나, 고장에 의해 손상된 것을 의미합니다. 그것은 더 이상 사용되지 않을 수 있습니다.

(3) 알려지지 않는 정부 막대기와 전해 커패시터를 위해, 측정 누설 저항의 위에서 말한 방법은 판단하는데 사용될 수 있습니다. 즉, 처음으로 임의로 누설 저항을 측정하고, 그것의 크기를 기억하고, 저항값을 측정하기 위해 그리고 나서 미터 펜을 바꾸세요. 2가지- 측정의 더 큰 저항값과 그 하나는 긍정적 연결 방법입니다.

특히, 더 블랙 시험 도선은 양극에 연결되고 빨간 시험 도선이 음극에 연결됩니다. 그리고 나서 멀티 미터의 저항 기어와 전해 커패시터의 정부 과금 방법을 사용하고 권리에 대한 지시자 회동의 사이즈에 따르면, 전해 커패시터의 성능은 추정될 수 있습니다.
