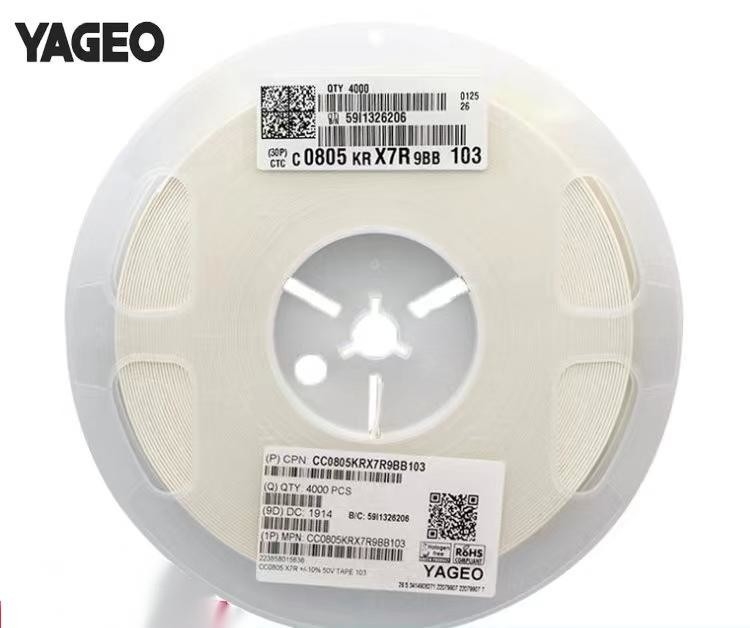

제품 상세 정보:
|
| 타입: | 세라믹 콘덴서 | 전기 용량: | 0.01uF |
|---|---|---|---|
| 정격 전압: | 50Vdc | 길이: | 2.0 ±0.10mm |
| 패키지 형태: | 표면 부착 | 전기 용량 허용한도: | ±10% |
| 코팅 메아처: | 0805(2012M) | 특징: | 소비, 초고주파 회로 |
| 애플리케이션: | 필터 분리 우회 | 광폭: | 1.25 ±0.10mm |
| 강조하다: | 한덩어리로 되어 있는 세라믹 다층 콘덴서,MLCC 세라믹 다층 콘덴서,모놀리식 세라믹 커패시터 50V |
||
| 상술 개관 | |||||
|
기술 |
TC 코드 |
시리즈 |
정전용량 범위 |
전압 범위 |
사이즈 |
|
부품 |
NP0 |
범용 | 33 nF에 대한 0.22 pF | 25 Ｖ에 대한 16 Ｖ | 0201, 0402, 0603, 0805, 1206, 1210 |
|
범용 |
22 nF에 대한 0.22 pF |
50 Ｖ |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| 고압 | 22 nF에 대한 0.47 pF | 630 Ｖ에 대한 100 Ｖ | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
고전압 |
2.7 nF에 대한 0.47 pF |
1 kV, 2 kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| 고주파 | 8.2 pF에 대한 0.22 pF | 50 Ｖ | 0402, 0603, 0805 | ||
| 전자 레인지 | 47 pF에 대한 0.47 pF | 50 Ｖ | 0603, 0805, 1206 | ||
|
X7R |
범용 & 고정전용량 |
22 우프에 대한 100 pF |
6.3 50 Ｖ에 대한 Ｖ |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| 고압 | 1 우프에 대한 100 pF | 630 Ｖ에 대한 100 Ｖ | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| 고전압 | 33 nF에 대한 100 pF | 3 kV에 대한 1 kV | 1206, 1210, 1808, 1812 | ||
| 저인덕턴스 | 220 nF에 대한 10 nF | 50 Ｖ에 대한 10 Ｖ | 0306, 0508, 0612 | ||
|
X5R |
범용 & 고정전용량 |
100 우프에 대한 10 nF |
6.3 50 Ｖ에 대한 Ｖ |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | 범용 & 고정전용량 | 4.7 47 우프에 대한 nF | 6.3 50 Ｖ에 대한 Ｖ | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
안전 인증 제품 |
NP0 | 고전압 SC 종류 | 2.0 470 pF에 대한 pF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | 고전압 SC 종류 | 1.5 nF에 대한 150 pF | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-배열 |
NP0 | 4C 배열 | 470 pF에 대한 10 pF | 50 Ｖ | 0508, 0612 |
| X7R | 4C 배열 | 100 nF에 대한 180 pF | 50 Ｖ에 대한 16 Ｖ | 0508, 0612 | |
| Y5V | 4C 배열 | 100 nF에 대한 10 nF | 25 Ｖ | 0612 | |
| 케이스 차원 | |||||||
| 이산 캐패시터 - 범용 | |||||||
|
|
케이스 사이즈 선임 | 밀리미터에 차원 | |||||
| 인치 기반 | 측정 | L1 | Ｗ | L2 / L3 분 | L2 / L3 최대 | L4 분 | |
| 0201 | 0603M | 0.6 ±0.03 0.6 ±0.03 | 0.3 ±0.03 0.3 ±0.03 | 0.10 | 0.20 | 0.20 | |
| 0402 | 1005M | 1.0 ±0.05 1.0 ±0.05 | 0.5 ±0.05 0.5 ±0.05 | 0.15 | 0.30 | 0.40 | |
| 0603 | 1608M | 1.6 ±0.10 1.6 ±0.10 | 0.8 ±0.10 0.8 ±0.10 | 0.20 | 0.60 | 0.40 | |
|
0805 |
2012M |
2.0 ±0.10 (1) 2.0 ±0.10 (1) | 1.25 ±0.10 (1) | 0.25 | 0.75 | 0.55 | |
| 2.0 ±0.20 (2) 2.0 ±0.20 (2) | 1.25 ±0.20 (2) | 0.25 | 0.75 | 0.55 | |||
|
1206 |
3216M |
3.2 ±0.15 (1) 3.2 ±0.15 (1) | 1.6 ±0.15 (1) 1.6 ±0.15 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ±0.30 (2) 3.2 ±0.30 (2) | 1.6 ±0.20 (2) 1.6 ±0.20 (2) | 0.25 | 0.75 | 1.40 | |||
|
1210 |
3225M |
3.2 ±0.20 (1) 3.2 ±0.20 (1) | 2.5 ±0.20 (1) 2.5 ±0.20 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ±0.40 (2) 3.2 ±0.40 (2) | 2.5 ±0.30 (2) 2.5 ±0.30 (2) | 0.25 | 0.75 | 1.40 | |||
| 1808 | 4520M | 4.5 ±0.40 4.5 ±0.40 | 2.0 ±0.30 2.0 ±0.30 | 0.25 | 0.75 | 2.20 | |
|
1812 |
4532M |
4.5 ±0.20 (1) 4.5 ±0.20 (1) | 3.2 ±0.20 (1) 3.2 ±0.20 (1) | 0.25 | 0.75 | 2.20 | |
| 4.5 ±0.40 (2) 4.5 ±0.40 (2) | 3.2 ±0.40 (2) 3.2 ±0.40 (2) | 0.25 | 0.75 | 2.20 | |||
| 두께 클래스와 패킹량 | ||||||||
|
기술 |
사이즈 코드 |
두께 분류 (밀리미터) | 릴 당 양 |
양마다 크기 건 |
||||
|
테이프 폭 |
180 밀리미터 / 7 " | 330 밀리미터 / 13 " | ||||||
| 논문 | 물집 | 논문 | 물집 | |||||
|
이산 캐패시터 |
0201 | 0.3 ±0.03 0.3 ±0.03 |
8 밀리미터 |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0.5 ±0.05 0.5 ±0.05 | 10 000 | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0.8 ±0.1 0.8 ±0.1 | 4 000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0.6 ±0.1 0.6 ±0.1 | 4 000 | --- | 20 000 | --- | 10 000 | ||
| 0.85 ±0.1 | 4 000 | --- | 15 000 | --- | 8 000 | |||
| 1.25 ±0.2 | --- | 3 000 | --- | 10 000 | 5 000 | |||
|
1206 |
0.6 ±0.1 0.6 ±0.1 | 4 000 | --- | 20 000 | --- | --- | ||
| 0.85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | |||
| 1.00 / 1.15 ±0.1 1.00 / 1.15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1.25 ±0.2 | --- | 3 000 | --- | 10 000 | --- | |||
| 1.6 ±0.15 1.6 ±0.15 | --- | 2 500 | --- | 10 000 | --- | |||
| 1.6 ±0.2 1.6 ±0.2 | --- | 2 000 | --- | 10 000 | --- | |||
|
1210 |
0.6 / 0.7 ±0.1 0.6 / 0.7 ±0.1 | --- | 4 000 | --- | 15 000 | --- | ||
| 0.85 ±0.1 | --- | 4 000 | --- | 10 000 | --- | |||
| 1.0 ±0.15 1.0 ±0.15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1.15 ±0.1 1.15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1.15 ±0.15 1.15 ±0.15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1.25 ±0.2 | --- | 3 000 | --- | --- | --- | |||
| 1.5 ±0.1 1.5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1.6 / 1.9 ±0.2 1.6 / 1.9 ±0.2 | --- | 2 000 | --- | --- | --- | |||
| 2.0 ±0.2 2.0 ±0.2 | --- | 2 000 / 1 000 | --- | --- | --- | |||
| 2.5 ±0.2 2.5 ±0.2 | --- | 1 000 / 500 | --- | --- | --- | |||
|
1808 |
1.15 ±0.15 1.15 ±0.15 |
12 밀리미터 |
--- | 3 000 | --- | --- | --- | |
| 1.25 ±0.2 | --- | 3 000 | --- | --- | --- | |||
| 1.35 ±0.15 | --- | 2 000 | --- | --- | --- | |||
| 1.5 ±0.1 1.5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1.6 ±0.2 1.6 ±0.2 | --- | 2 000 | --- | 8 000 | --- | |||
| 2.0 ±0.2 2.0 ±0.2 | --- | 2 000 | --- | --- | --- | |||
|
1812 |
0.6 / 0.85 ±0.1 0.6 / 0.85 ±0.1 | --- | 2 000 | --- | --- | --- | ||
| 1.15 ±0.1 1.15 ±0.1 | --- | 1 000 | --- | --- | --- | |||
| 1.15 ±0.15 1.15 ±0.15 | --- | 1 000 | --- | --- | --- | |||
| 1.25 ±0.2 | --- | 1 000 | --- | --- | --- | |||
| 1.35 ±0.15 | --- | 1 000 | --- | --- | --- | |||
| 1.5 ±0.1 1.5 ±0.1 | --- | 1 000 | --- | --- | --- | |||
| 1.6 ±0.2 1.6 ±0.2 | --- | 1 000 | --- | --- | --- | |||
| 2.0 ±0.2 2.0 ±0.2 | --- | 1 000 | --- | --- | --- | |||
|
저인덕턴스 |
0306 | 0.5 ±0.1 0.5 ±0.1 |
8 밀리미터 |
4 000 | --- | 15 000 | --- | --- |
| 0508 | 0.85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | ||
| 0612 | 0.85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | ||
|
배열 |
0508 | 0.6 ±0.1 0.6 ±0.1 | 4 000 | --- | --- | --- | --- | |
| 0612 | 0.8 ±0.1 0.8 ±0.1 | 4 000 | --- | --- | --- | --- | ||
